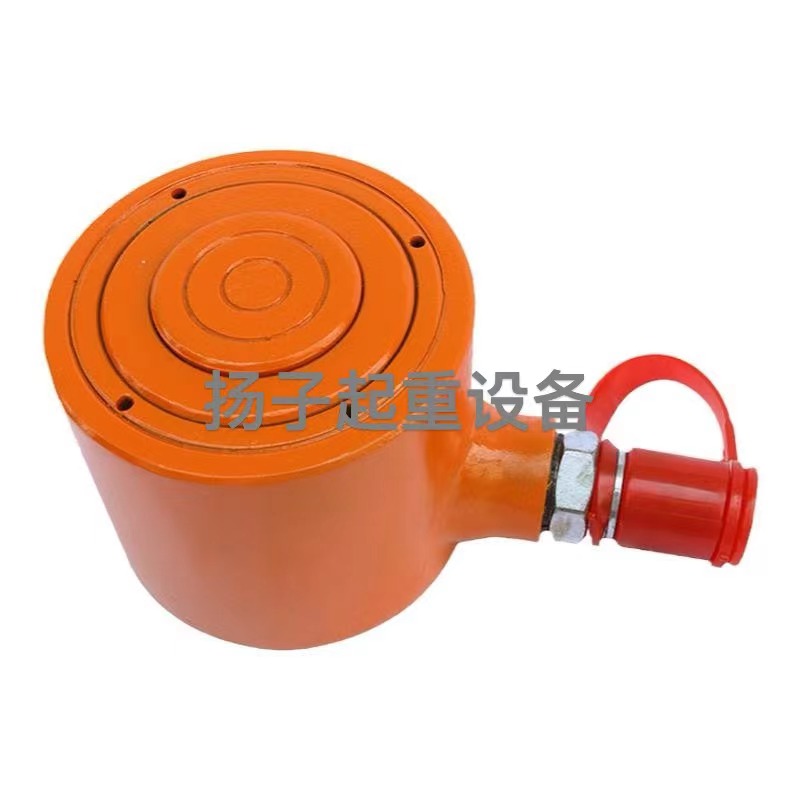

RCS系列薄型千斤頂 （分離式液壓千斤頂）
 |
一、用途
RCS系列薄型千斤頂是分離式液壓千斤頂，體積更小，并可產生更大的工作能力，特別在空間位置
狹窄的地方使用，且具有輕便靈活、頂力大等功能，本產品廣泛適用于電力、化工、
鋼鐵、橋梁、機械等企業，并發揮其無窮動力。 |
二、薄型千斤頂?shù)幕緟?shù)： 表中參數可能因?yàn)楦牧级兏�，恕不另行通知�?
|
型 號 |
同步頂
型號 |
噸位T |
行程
B-Amm |
本體高度Amm |
伸展高度Bmm |
缸面積cm2 |
油容量
cm3 |
外徑mm |
重量KG |
|
RCS-101 |
TRCS-101 |
10 |
38 |
88 |
126 |
14.4 |
55 |
70 |
4.1 |
|
RCS-201 |
TRCS-201 |
20 |
44 |
99 |
143 |
28.6 |
126 |
88 |
5 |
|
RCS-302 |
TRCS-302 |
30 |
62 |
118 |
179 |
41.9 |
260 |
102 |
6.8 |
|
RCS-502 |
TRCS-502 |
50 |
60 |
122 |
182 |
62.1 |
373 |
138 |
10.9 |
|
RCS-1002 |
TRCS-1002 |
100 |
57 |
141 |
198 |
126.9 |
723 |
188 |
22.7 | |
超薄型千斤頂?shù)幕緟?shù)
|
型 號 |
同步頂
型號 |
噸位T |
行程
B-Amm |
本體高度Amm |
本體高度Amm |
缸面積cm2 |
油容量
cm3 |
伸展高
度Bmm |
外徑mm |
重量KG |
|
RSM-50 |
TRSM-50 |
5 |
6 |
33 |
33 |
6.4 |
4 |
39 |
64×52 |
1 |
|
RSM-100 |
TRSM-100 |
10 |
11 |
43 |
43 |
14.5 |
16 |
54 |
83×66 |
1.4 |
|
RSM-200 |
TRSM-200 |
20 |
11 |
52 |
52 |
28.6 |
31 |
63 |
100×84 |
3.1 |
|
RSM-300 |
TRSM-300 |
30 |
13 |
59 |
59 |
42 |
55 |
72 |
128×105 |
4.5 |
|
RSM-500 |
TRSM-500 |
50 |
16 |
67 |
67 |
62.1 |
99 |
83 |
145×128 |
6.8 |
|
RSM-750 |
TRSM-750 |
75 |
16 |
80 |
80 |
102.7 |
164 |
96 |
188×158 |
11.4 |
|
RSM-1000 |
TRSM-1000 |
100 |
16 |
86 |
86 |
126.8 |
203 |
102 |
208×182 |
14.5 |
|
RSM-1500 |
TRSM-1500 |
150 |
16 |
100 |
100 |
198.1 |
277 |
116 |
250×220 |
26.3 |
|
超超薄型千斤頂 的基本參數：
|
型號 |
同步頂
型號 |
噸位T |
行程mm |
本體高度Amm |
伸展高度Bmm |
油缸內徑mm |
外徑Dmm |
工作壓力Mpa |
| CRSM-50 |
TCRSM-50 |
5 |
6 |
26 |
32 |
35 |
50 |
63 |
| CRSM-100 |
TCRSM-100 |
10 |
11 |
35 |
46 |
45 |
70 |
63 |
| CRSM-200 |
TCRSM-200 |
20 |
11 |
42 |
53 |
60 |
92 |
63 |
| CRSM-300 |
TCRSM-300 |
30 |
13 |
49 |
62 |
75 |
102 |
63 |
| CRSM-500 |
TCRSM-500 |
50 |
16 |
57 |
73 |
100 |
127 |
63 |
| CRSM-750 |
TCRSM-750 |
75 |
16 |
66 |
82 |
115 |
146 |
63 |
| CRSM-1000 |
TCRSM-1000 |
100 |
16 |
70 |
86 |
130 |
165 |
63 |
| CRSM-1500 |
TCRSM-1500 |
150 |
16 |
84 |
100 |
160 |
205 |
63 | |
|
|

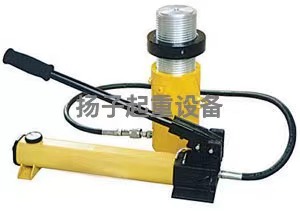

三、薄型千斤頂（分體液壓千斤頂）使用方法
1、 使用前必須檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定，切忌超高超載，否則當起重高度或起重噸 位超過規定時，油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時，需先向泵中加入應為經充分過濾后的N32#液壓油才能 工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中，合理選擇千斤頂?shù)闹c(diǎn)，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材
，放置是否平穩，以免負重下陷或傾斜。
6、千斤頂將重物頂升后，應及時用支撐物將重物支撐牢固，禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用CLL自鎖式千斤頂 。
|
7、如需幾只千斤頂同時起重時，除應正確安放千斤頂外，應使用多頂分流閥，且每臺千斤頂?shù)呢?fù)荷應均衡，注意保持起 升速度同步。還必須考慮因重量不勻地面可能下陷的情況，防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。欲使活塞桿下降，將 手動油泵手輪按逆時針?lè)较蛭⑽⑿�，油缸卸荷，活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構，起重完后，即可快速取出，但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿，腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
四、注意事項
薄型千斤頂是分離式液壓千斤頂，所以要注意液壓系統的使用。
1、使用時如出現空打現象，可先放松泵體上的放油螺釘，將泵體垂直起來頭向下空打幾下，然后旋緊放油螺釘，即可繼 續使用。
2、使用時，不得加偏載或超載，以免千斤頂破壞發生危險。 在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機 件。
3、本機是用油為介質，必須做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。
4、新的或久置的油壓千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將油壓千斤頂 空載往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油 壓千斤頂?shù)氖褂脡勖杂蛪呵Ы镯斣诓挥脮r(shí)，每月要將油壓千斤頂空載往復運動2-3次。
5、高壓油管出廠時經過105Mpa（1050Kgf/cm2）試驗。但由于膠管容易老化，故用戶需經常檢查，一般為六個月，頻 繁用者為三個月。檢查時用87.5Mpa（875Kgf/cm2）試壓，如有爆破、凸起，滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范，用戶要根據使用情況定期檢查和保養。 | |
| |
 |
